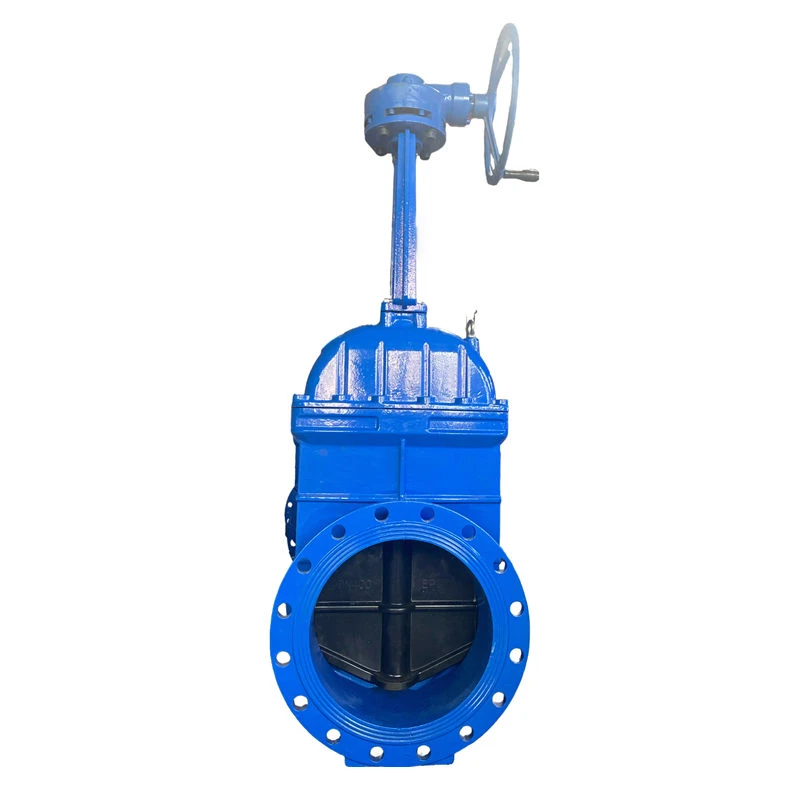

Ponovno prestavo je upravljal vzhajajoč ventil za vrata
Uvod izdelka
Ta ventil združuje robustno karoserijo iz litega jekla z naraščajočim načrtovanjem stebla in natančnim mehanizmom zobnikov, ki je zasnovan za uporabo z velikim premerom, visokotlačno uporabo. Zunanje navojno steblo zagotavlja indikacijo vizualnega položaja, medtem ko menjalnik pomnoži ročno volilno silo 3-5 krat za brez napora delovanja ventilov do DN1200. Utrjene tesnilne površine zagotavljajo vzdržljivost v naftni, kemični in elektrarni.
Funkcije izdelka
Učinkovito prestava
1: 3 redukcijsko razmerje zmanjšuje operativni navor za 65% (DN600, ki jo uporablja ena oseba).
01
Vizualno pozicioniranje
STEM, označeno z lestvico, omogoča ± 5% natančnost odpiranja.
02
Dvosmerno tesnjenje
Dvojna struktura tesnjenja preprečuje uhajanje pod tlakom naprej/nazaj.
03
Dvojna zaščita stebla
Bellows plus pakiranje ustvarja absolutno kontaminacijsko oviro.
04
V sili
Preklopni dizajn omogoča takojšen ročni preglasitev.
05
Prednosti izdelka
Raztopina velike velikosti
Zobni zobniki omogočajo ročno delovanje do DN1200.
01
Vzdrževalniku prijazen
Pakiranje v živo dopušča zamenjavo v službi.
02
Podaljšana življenjska doba
Komponente, odporne na obrabo, zdržijo 100, 000+ cikli.
03
Pripravljena na avtomatizacijo
Združljivo z električnimi / pnevmatskimi aktuatorji.
04
Tehnični parametri
|
Velikost |
Dn 32- dn600 |
Dn 650- dn2000 |
|
Delovni tlak |
16Bar |
10Bar |
|
Lupina |
24Bar |
15Bar |
|
Tjulnje |
18Bar |
11Bar |
|
Delovna temperatura |
-45 stopinja ~ +150 |
|
|
Delovno okolje |
Naprave za razsoljevanje kemijske obdelave balasta in kalusa |
|
|
Način vožnje |
Ročna ročna rožnati črv električna pnevmatska |
|
Izvršni standardi
|
Oblikovalski standard |
EN 593, MSS SP67, API 609, BS 5155 |
|
Pregled in test |
API 598, ISO 5208, EN 12266 |
|
Končni standard |
ANSI B16.1 CL. 125 lb & B16,5 Cl. 150 lb |
|
Kot 2129 tabela D&E |
|
|
BS 10 Tabela D&E |
|
|
DIN 2501 (PN6, PN10, PN16) |
|
|
EN 1092 (PN6, PN10, PN16) |
|
|
ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16) |
|
|
KS B / JIS B 1511 /2210 (5K in 10K) |
|
|
MSS SP44 CL. 150 lb |
|
|
AWWA C207 |
|
|
SABS 1123 Tabela 1000/3 & tabela 1600/3 |
|
|
Iz oči v oči |
ISO 5752, EN 558, MSS SP67, API 609, DIN 3202 |
|
Zgornja prirobnica |
ISO 5211 |
